Снеговые и ветровые нагрузки на тентовый ангар: что учитывать до расчета

Два ангара одинаковой длины, ширины и высоты могут требовать разных конструктивных решений. Один планируют установить внутри промышленной застройки, другой - на открытой площадке. Первый нужен для сезонного хранения, второй будет работать круглый год с регулярно открывающимися воротами.

Если сравнить такие проекты только по площади и цене, различия останутся за рамками коммерческого предложения. Поэтому регион, точное место установки и режим эксплуатации нужно обсуждать до расчета, а не после изготовления конструкции.

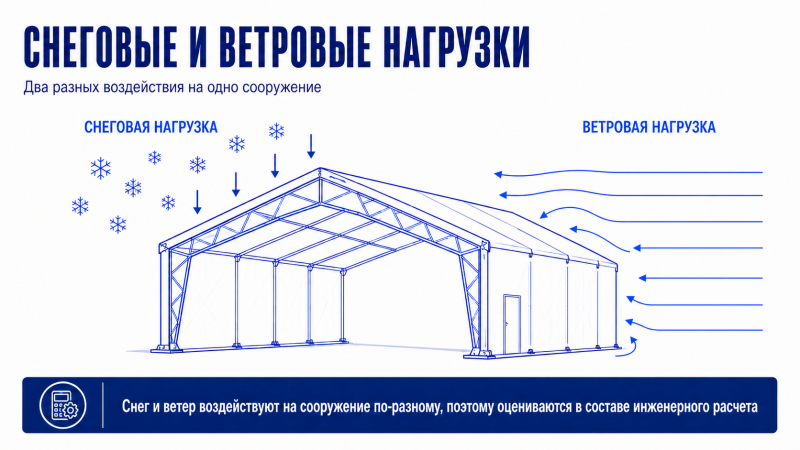

Снеговая нагрузка показывает, какое воздействие снега должна воспринимать конструкция с учетом места установки, формы покрытия и других расчетных условий.

Ветровая нагрузка зависит не только от региона. На условия работы сооружения также влияют открытость площадки, окружающая застройка, геометрия, высота и предусмотренные проемы.

Заказчику не нужно самостоятельно находить нормативные значения или выбирать коэффициенты. Достаточно передать достоверные сведения об объекте и площадке; расчетные параметры и конструктивное решение определяет проектировщик.

Проще говоря:

• одинаковые габариты не означают одинаковый проект
• город нужен уже для предварительной оценки, а особенности конкретной площадки - до завершения расчета
• снег и ветер воздействуют на сооружение по-разному
• проемы, основание и режим работы входят в исходные данные
• надежность подтверждается расчетом под согласованные условия, а не одной характеристикой каркаса.

Представим два склада одной площади. Первый находится на территории действующего предприятия среди других зданий. Внутри хранятся материалы, ворота открываются несколько раз в неделю, зимой объект используется ограниченно.

Второй склад устанавливают на открытой аграрной площадке. В него ежедневно заезжает техника, проемы используются регулярно, а эксплуатация продолжается весь год.

Размеры могут совпадать, но исходные условия различаются. Инженеру нужно оценить место установки, окружение, геометрию, проемы, опирание и рабочий режим. В результате конструктивная схема, отдельные элементы, узлы и требования к основанию могут оказаться разными.

Именно поэтому фраза "ангар такого же размера у другого подрядчика дешевле" еще не доказывает, что сравниваются равнозначные предложения.

Снеговая нагрузка - это расчетное воздействие, которое сооружение должно воспринимать в условиях места установки. Ее нельзя сводить к глубине снега во дворе, одному сильному снегопаду или средней погоде за последние годы.

При проектировании специалист рассматривает не только регион, но и параметры самого сооружения и другие предусмотренные расчетом условия. Для заказчика важны практические последствия: снеговая составляющая должна быть определена до выбора окончательной конфигурации каркаса и фиксации предложения.

В зависимости от проекта она может быть связана с выбором:

• конструктивной схемы
• параметров несущих элементов
• шага рам и системы связей
• узлов соединения
• способа опирания
• решений для покрытия и его крепления.

Этот список не предназначен для самостоятельного подбора конструкции. Он показывает, почему одной площади недостаточно для корректной оценки.

Обслуживание сооружения и инженерный расчет - не одно и то же. Нельзя самостоятельно уменьшить требования к проекту на основании того, что владелец планирует очищать покрытие.

Если для конкретного объекта предусмотрены обязательные осмотры, обслуживание или иные действия, они должны быть описаны в документации производителя. Такие условия лучше выяснить до договора: кто отвечает за эксплуатационные мероприятия, как они выполняются и какие ограничения необходимо соблюдать.

Ветровая нагрузка - это расчетное воздействие ветра на сооружение. Для ее оценки важны не только общие данные по району строительства, но и характеристики площадки и самого объекта.

Инженеру могут понадобиться сведения о следующих условиях:

• открытая площадка или плотная застройка
• окружающие здания и сооружения
• особенности рельефа
• высота и форма проектируемого объекта
• расположение относительно соседних объектов
• количество, размеры и положение ворот и других проемов
• предусмотренный режим эксплуатации.

Скорость ветра в прогнозе погоды не заменяет расчетные данные. Как и в случае со снегом, заказчик описывает площадку, а специалист определяет, какие значения и сочетания воздействий применять в проекте.

Ворота влияют не только на логистику. Проемы связаны с компоновкой каркаса, ограждением, узлами и эксплуатационным сценарием.

Количество, размеры и расположение ворот, а также предусмотренный режим использования сооружения должны быть известны до завершения расчета. Решение "сначала заказать каркас, а вторые ворота добавить на площадке" требует отдельного согласования: изменение проема может затронуть уже принятое конструктивное решение.

Заказчику при этом не нужно самому оценивать воздействие открытых ворот. Достаточно описать, какие проемы нужны, как часто ими будут пользоваться и какая техника должна проходить внутрь.

В российской практике базовые требования к учету нагрузок и воздействий содержит СП 20.13330.2016 "Нагрузки и воздействия" с действующими изменениями. В зависимости от типа и характеристик объекта проектировщик определяет, какие нормы и расчетные положения применимы.

Заказчику не нужно подбирать значения самостоятельно. Важно передать корректные исходные данные, а применимость норм и расчетных параметров подтверждает специалист.

Для первого разговора с производителем обычно достаточно назвать населенный пункт. Это позволяет понять общий контекст и подготовить предварительные вопросы.

До окончательного расчета нужна привязка к конкретной площадке. Даже в одном регионе один объект может находиться между корпусами предприятия, а другой - на открытой территории.

Краткое описание участка должно показать:

• адрес или координаты площадки
• открытость территории, окружающую застройку и особенности рельефа
• расположение подъездов и планируемых проемов
• состояние основания
• ограничения по доставке, монтажу и зимней эксплуатации

Эта информация помогает проверить предварительные решения до согласования цены.

Для первого запроса не нужен объемный проектный документ. Достаточно короткого описания, по которому производитель сможет задать уточняющие вопросы.

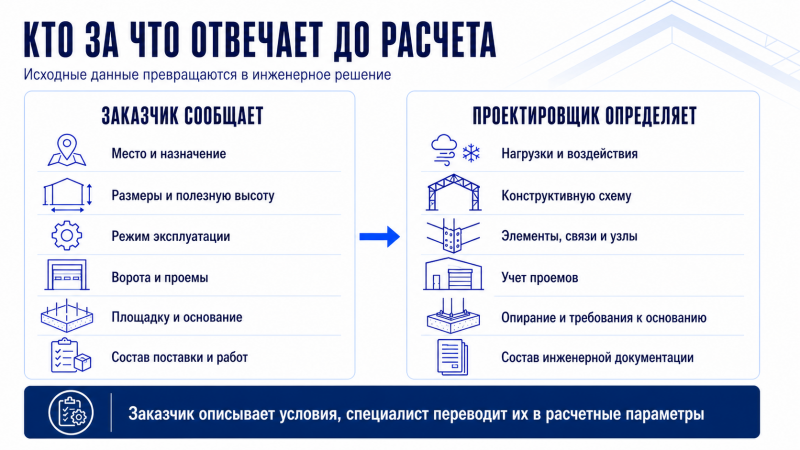

Одна из частых ошибок - попытка получить от заказчика готовые инженерные параметры. Бизнес должен хорошо описать свою функцию, но не обязан самостоятельно проектировать каркас.

Граница ответственности должна быть понятна до договора. Заказчик отвечает за полноту переданных вводных, а производитель или проектировщик - за инженерные решения в пределах согласованного задания и объема работ.

Иногда надежность предложения объясняют массой металла, толщиной одного элемента или количеством рам. Эти сведения могут быть частью сравнения, но по отдельности не отвечают на вопрос, подходит ли сооружение для конкретной площадки.

Каркас работает как система. Важны не только отдельные элементы, но и их совместная работа, связи, узлы, опирание, оболочка и проемы.

Поэтому фраза "у нас больше металла" сама по себе не подтверждает преимущество проекта. Меньшая масса также не доказывает, что конструкция хуже. Обоснованием служит расчет под согласованные исходные данные и понятная инженерная документация.

Предварительный вариант может потребовать пересмотра, если после его подготовки изменились существенные вводные.

Повторное согласование необходимо как минимум рассмотреть, когда меняются:

• место установки
• длина, ширина, высота или форма сооружения
• назначение и режим эксплуатации
• количество, размеры или расположение ворот
• холодный или теплый контур
• схема опирания или сведения об основании
• дополнительное оборудование, которое связано с конструкцией
• состав поставки и монтажных работ.

Не каждое изменение обязательно приводит к новой конструкции или цене. Но решение об этом принимает специалист после проверки, а не заказчик или монтажная бригада непосредственно на площадке.

Коммерческое предложение должно показывать не только цену и площадь. В нем или в приложении к нему важно зафиксировать:

• принятый регион и сведения о площадке
• габариты и полезную высоту
• количество и расположение ворот
• исходные условия инженерного расчета
• состав поставки, доставки и монтажа
• эксплуатационные ограничения
• перечень передаваемых документов
• работы и материалы, не включенные в стоимость.

Такой блок позволяет понять, где заканчивается предварительный ориентир и начинается предложение по конкретной задаче.

Сначала выровняйте исходные данные, а затем последовательно сравните:

1. Для одной ли площадки и функции подготовлены варианты.
2. Совпадают ли габариты, проемы и режим работы.
3. Одинаковы ли требования к основанию и монтажу.
4. Сопоставимы ли комплектация, документы и исключения.
5. Зафиксированы ли ограничения и открытые вопросы.

Если один подрядчик подробно раскрыл эти пункты, а второй указал только площадь и стоимость, нельзя считать, что второй предлагает то же сооружение дешевле. Сначала нужно запросить недостающие сведения.

Отдельных вопросов требуют ситуации, когда:

• окончательную цену называют до уточнения региона и назначения
• точное место установки вообще не спрашивают
• конструкцию называют универсальной для любой площадки
• надежность объясняют только массой металла
• в предложении не зафиксированы принятые исходные данные
• непонятно, кто выполняет инженерный расчет
• ворота предлагают определить после изготовления каркаса
• при изменении габаритов или места установки расчет не пересматривают
• ограничения эксплуатации обсуждают только после монтажа.

Один признак не всегда означает, что подрядчик ненадежный. Но несколько таких сигналов - повод остановить сравнение цен и сначала уточнить инженерную часть.

РАСКОН работает с каркасно-тентовыми сооружениями с 1995 года: проектирует, производит и монтирует ангары для разных задач. На профильной странице ангаров РАСКОН учет снеговых и ветровых нагрузок указан как часть работы над проектом.

Практическая логика такой связки выглядит так: заказчик передает вводные, инженерная часть проверяет условия и готовит согласованное решение, затем оно поступает в производство и используется при монтаже.

Для клиента это снижает риск разрыва между тем, что обсудили, рассчитали, изготовили и собрали на площадке. При этом производитель должен объяснить, какие сведения приняты в работу и какие изменения потребуют повторной проверки.

Нужен ли инженерный расчет для тентового ангара

Да. Сооружение должно быть рассчитано с учетом места установки, назначения, геометрии, проемов, опирания и предусмотренной эксплуатации. Одних размеров и площади для этого недостаточно.

Должен ли заказчик сам определять снеговую и ветровую нагрузку

Нет. Заказчик сообщает адрес, особенности площадки и сценарий использования. Расчетные значения, сочетания воздействий и конструктивное решение определяет специалист.

Можно ли использовать один проект ангара в разных регионах

Автоматически переносить проект нельзя. Новое место означает другие исходные условия, которые нужно проверить. Возможность использования готового решения в другом регионе подтверждает проектировщик или производитель с инженерной частью.

Влияют ли ворота на расчет ангара

Количество, размеры и расположение проемов относятся к исходным данным проекта. Их нужно согласовать до завершения расчета. Оценивать инженерное влияние ворот самостоятельно заказчику не требуется.

Нужно ли пересчитывать ангар при изменении размеров

Изменение длины, ширины, высоты, формы или проемов нужно передать специалисту. Он определит, достаточно ли проверки отдельных решений или требуется пересчет проекта.

Гарантирует ли большая масса металла надежность

Нет, одна характеристика не подтверждает надежность всей системы. Оценивать нужно расчет, конструктивную схему, элементы, связи, узлы, опирание и соответствие согласованным условиям.

Какие данные нужны для предварительного расчета

Нужны назначение, место установки, размеры, полезная высота, режим эксплуатации, ворота, сведения о площадке и основании, а также ожидаемый сост

Соберите перечисленные выше вводные в одном сообщении или коротком ТЗ. Отдельно отметьте все условия, которые пока неизвестны или могут измениться.

Отправьте этот документ нескольким подрядчикам и попросите зафиксировать принятые условия в КП. Так вы будете сравнивать не абстрактные цены, а решения для одной задачи.

Передать исходные данные можно через калькулятор РАСКОН. Оценить подрядчика поможет материал как выбрать производителя тентового ангара, а разобраться в цене - статья сколько стоит тентовый ангар.
